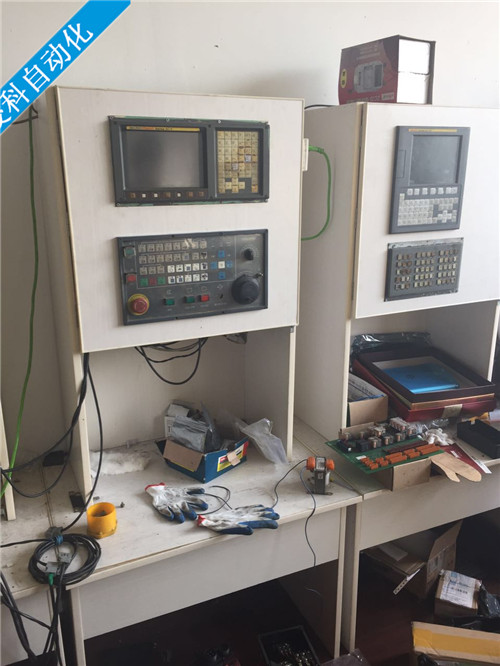

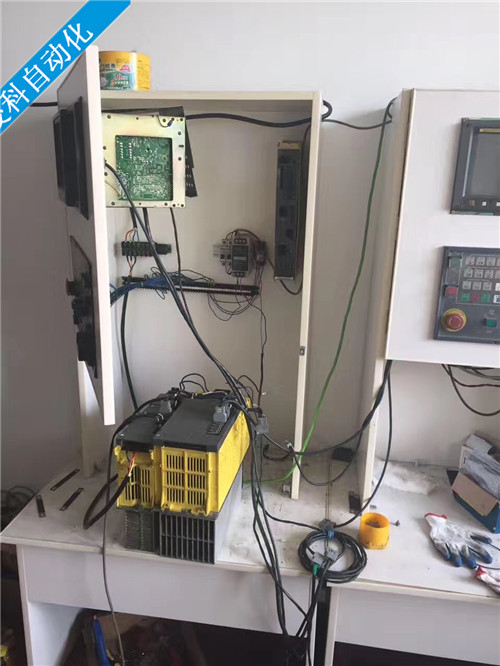

發那科FANUC伺服驅動器和發那科機床現場故障解決方案
開機后電動機產生尖叫的故障維修

故障現象：一臺配套FANUC 15MA數控系統的龍門加工中心，在起動完成、進入可操作狀態后，X軸只要一運動即出現高頻振蕩，電動機產生尖叫，系統無任何報警。

分析與處理過程：在故障出現后，觀察X軸拖板，發現實際拖板振動位移很小；但觸摸電動機輸出軸，可感覺到轉子在以很小的幅度、極高的頻率振動：且振動的噪聲就來自X軸伺服電動機。

考慮到振動無論是在運動中還是靜止時均發生，與運動速度無關，故基本上可以排除測速發電機、位置反饋編碼器等硬件損壞的可能性。

分析可能的原因是CNC中與伺服驅動有關的參數設定、調整不當引起的：且由于機床振動頻率很高，因此時間常數較小的電流環引起振動的可能性較大。

由于FANUC 15MA數控系統采用的是數字伺服，伺服參數的調整可以直接通過系統進行，維修時調出伺服調整參數頁面，并與機床隨機資料中提供的參數表對照，發現參數PRMl852、PRMl825與提供值不符，設定值見下：

參數號正常值實際設定值

將上述參數重新修改后，振動現象消失，機床恢復正常運行。


驅動器無準備好信號的故障維修

故障現象：一臺配套FANUC 0M系統的加工中心，機床起動后，在自動方式運行下，CRT顯示401號報警。分析與處理過程：FANUC OM出現401號報警的含義是“軸伺服驅動器的VRDY信號斷開，即驅動器未準備好”。

根據故障的含義以及機床上伺服進給系統的實際配置情況，維修時按下列順序進行了檢查與確認：

1)檢查L(zhǎng)/M/N軸的伺服驅動器，發現驅動器的狀態指示燈PRDY、VRDY均不亮。

2)檢查伺服驅動器電源ACl00V、ACl8V均正常。

3)測量驅動器控制板上的輔助控制電壓，發現±24V，±15V異常。

根據以上檢查，可以初步確定故障與驅動器的控制電源有關。

仔細檢查輸入電源，發現X軸伺服驅動器上的輸入電源熔斷器電阻大于2MΩ，遠遠超出規定值。經更換熔斷器后，再次測量直流輔助電壓，±24V，±15V恢復正常，狀態指示燈PRDY、VRDY均恢復正常，重新運行機床，401號報警消失。


伺服驅動器出現TG報警的故障維修

故障現象：某配套FANUC PM0系統的數控車床，在加工過程中，不定期地經常出現ALM401號報警。

分析與處理過程：FANUC PM0系統ALM401報警的含義是“伺服驅動器的‘準備好’(DRDY)信號斷開”，通過對驅動器的檢查，可以得知其原因是伺服驅動器的TG報警。由于本故障為不定期發生，可以認為電纜的連接不可靠是引起故障的原因之一。

重新連接驅動器的連接電纜及屏蔽線、接地線，故障不再出現。


伺服驅動器出現HC報警的維修

故障現象：一臺配套FANUC l5MA數控系統的龍門加工中心，開機時Y軸伺服一接通，系統就出現過電流報警(報警SV003)。

分析與處理過程：FANUC l5MA系統SV003報警的內容為“YAXIS EXCESS CURRENT IN SERVO”。檢查X、Y、Z伺服驅動器的狀態指示，發現Y軸伺服驅動器的過電流報警燈HC(紅色)亮，指示Y伺服驅動器的直流母線存在過電流。

從本章前述可知，F(xiàn)ANUC交流伺服直流母線是通過三相整流橋DS將R、S、T三相交流電整流成直流后，經電容C濾波作為逆變回路的逆變電源。因此，故障可能的原因有：

1)控制板的直流母線電流檢測環節(如：采樣電阻R1)、反饋環節不良。

2)逆回路的大功率晶體管損壞。

通過使用在線測試儀，同時進行Y軸驅動器控制板和Z軸驅動器控制板的信號比較，發現Y軸驅動器控制板上有兩個厚膜集成電路(型號DV47HA6640)損壞，使同一相中的兩個大功率晶體管同時導通，造成了直流母線的短路。更換兩個損壞的厚膜集成電路DV47HA6640后，故障排除。
