東芝TOSHIBA伺服驅動器有顯示無輸出故障維修基礎指南：伺服驅動器作為現代工業自動化系統的核心部件，其穩定運行直接關系到生產線的效率與安全。東芝TOSHIBA伺服驅動器因其性能穩定、控制精準而被廣泛應用于各類工業設備中。然而，”有顯示無輸出”這一典型故障現象卻時常困擾著設備維護人員。我們公司有著豐富的維修經驗和強大的技術團隊，歡迎來電咨詢。

故障現象與初步判斷

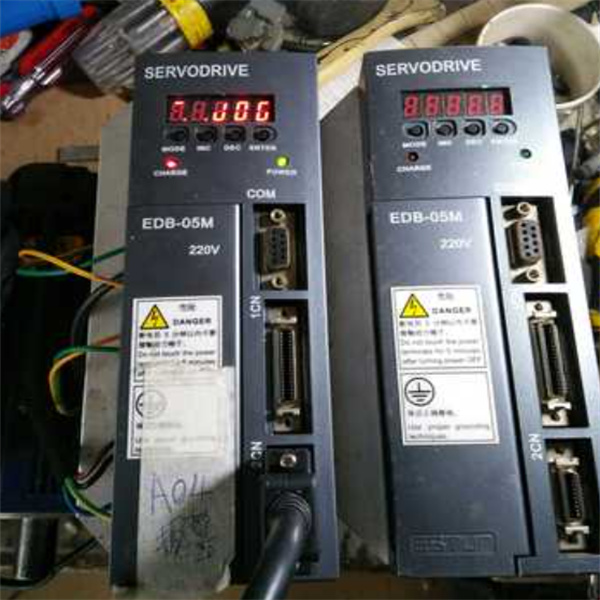

“有顯示無輸出”是東芝TOSHIBA伺服驅動器較為常見的一類故障現象，表現為驅動器面板指示燈正常亮起，顯示屏能夠顯示參數或報警代碼，但與之連接的伺服電機卻完全無響應，無法產生任何轉矩或運動輸出。這種”看似正常實則癱瘓”的狀態往往比完全無顯示的故障更具迷惑性，需要技術人員具備系統的故障診斷思路。

典型表現特征包括：電源指示燈（POWER）常亮，運行指示燈（RUN）不亮或閃爍異常；顯示屏可能顯示正常運行界面，也可能出現特定報警代碼；操作面板按鍵響應正常，可進入?yún)?shù)設置菜單；但無論通過面板操作還是外部信號控制，電機均無任何動作，軸處于自由狀態。值得注意的是，不同型號的東芝伺服驅動器在此類故障下可能顯示不同的報警代碼，如AL01（過流）、AL02（過壓）、AL03（欠壓）、AL06（過熱）等，這些代碼為故障診斷提供了重要線索。

初步排查步驟應當遵循”由外而內、由簡到繁”的原則。首先應確認外圍設備狀態：檢查電機動力電纜連接是否牢固，有無明顯破損或短路跡象；確認控制信號線連接正確，無松動或接觸不良；驗證上位控制器（如PLC）輸出信號是否正常。其次檢查供電質量：使用萬用表測量輸入電壓是否在額定范圍內（通常三相200V或400V，允許±10%波動），是否存在缺相、電壓不平衡或瞬時跌落現象。若上述檢查均無異常，則基本可判定故障存在于驅動器內部硬件電路，需進一步拆機檢測。

針對性維修方案

電源模塊維修

電源模塊故障的維修需要系統性的方法，針對不同問題采取相應措施。對于整流濾波電路故障，首先應檢查整流橋堆是否擊穿，使用萬用表二極管檔測量交流輸入端與直流輸出端之間的正反向電阻，正常時應在一個方向?qū)ǎs0.4-0.7V），反方向截止。若雙向?qū)ɑ螂娮铇O低，則需更換整流橋。濾波電解電容失效是另一常見問題，表現為電容頂部鼓包、底部橡膠塞凸出或ESR（等效串聯電阻）明顯增大。更換時需選用相同或更高規格（耐壓、容量）的低阻抗電容，并注意極性不能接反。

開關電源部分維修更為復雜，需要循序漸進。首先檢查開關管（MOSFET/IGBT）是否擊穿，若損壞需同時檢查驅動電路和吸收回路（如RCD緩沖電路），避免新?lián)Q元件再次損壞。然后測量PWM控制芯片（如UC3844、TL494等）的供電是否正常，基準電壓（如5V或2.5V）是否準確。對于采用隔離設計的電源，還需檢查光耦反饋回路是否正常工作，這關系到電壓調節和過載保護功能。維修后首次上電建議使用調壓器緩慢升高輸入電壓，同時監測關鍵點波形，確保無過壓或過流現象。

次級電源故障的修復需要關注各支路負載情況。例如，發現某路+15V電壓異常，應先斷開該路負載判斷是電源本身問題還是后級短路引起。線性穩壓電路（如78系列、LM317等）維修相對簡單，重點檢查輸入輸出電壓差是否在合理范圍內，調整端電阻是否變值。而DC-DC變換電路則需注意電感是否飽和、續流二極管是否反向漏電等問題。更換電源變壓器時，必須確保新件繞組參數與原裝一致，否則可能導致電壓不準或帶載能力下降。

功率模塊維修

功率模塊作為伺服驅動器的核心部件，其維修質量直接關系到設備長期可靠性。IGBT/IPM模塊更換必須遵循規范流程：徹底清理舊模塊的散熱膏和安裝面，確保新模塊與散熱器接觸良好；均勻涂抹適量導熱硅脂，避免氣泡和空隙；按推薦扭矩交叉擰緊安裝螺絲，防止受力不均導致內部綁定線斷裂。選擇替代型號時，電壓電流等級不應低于原裝件，開關特性也應盡量匹配，否則可能影響驅動性能或?qū)е逻^熱。

驅動電路檢修是功率模塊維修的關鍵配套工作。每只IGBT的驅動回路應獨立檢查，包括：驅動光耦（如HCPL-316J）的輸入輸出特性是否正常；柵極電阻阻值是否變化（影響開關速度）；負壓關斷電路（如有）是否工作正常。使用示波器觀察驅動波形時，應注意上升下降沿是否陡峭，有無振蕩或平臺現象，這些細節往往反映了驅動電路的潛在問題。對于采用專用驅動芯片（如CONCEPT的SCALE系列）的方案，還需檢查芯片供電和故障反饋信號是否正常。

電流檢測電路校準常被忽視卻至關重要。無論是霍爾傳感器還是采樣電阻方案，維修后都應驗證檢測精度。可通過注入已知電流（如使用可調負載）比較實際值與顯示值的差異，必要時調整運放增益或進行軟件校準。特別要注意傳感器安裝方向是否正確，相位關系是否對應，否則會導致錯誤的過流保護甚至損壞設備。

控制主板維修

控制主板的維修需要更精細的操作和更專業的設備。主控芯片（DSP/MCU）周邊電路檢修應從基礎工作條件入手：測量核心供電電壓（如1.2V、3.3V等）是否穩定；檢查復位信號是否正常（上電時應有明顯跳變）；觀察時鐘振蕩器波形是否純凈且頻率準確。對于BGA封裝的芯片，還需關注焊球是否存在虛焊，必要時使用返修臺進行補焊或重植。更換主控芯片后通常需要燒錄固件，這需要原廠或授權維修中心的支持。

編碼器接口電路維修重點在于信號完整性。差分接收器（如AM26LS32）易受高壓沖擊損壞，應檢查各通道輸出是否對稱；濾波網絡（RC或磁珠）是否完好，避免信號衰減過大；終端匹配電阻是否符合編碼器類型要求。維修后可連接已知良好的編碼器模擬運行，觀察位置反饋是否準確穩定。對于絕對式編碼器接口，還需檢查電池后備電路是否正常，確保斷電后位置信息不丟失。
