倫茨變頻器過熱保護故障維修方法解析：在工業自動化進程中，變頻器是電機調速與節能的核心設備，其中倫茨變頻器憑借出色性能與穩定運行，在各類工業場景中占據重要地位。過熱保護是變頻器的關鍵自我保護機制，當內部溫度超出安全閾值，便會自動觸發，停止輸出，避免硬件因過熱受損。

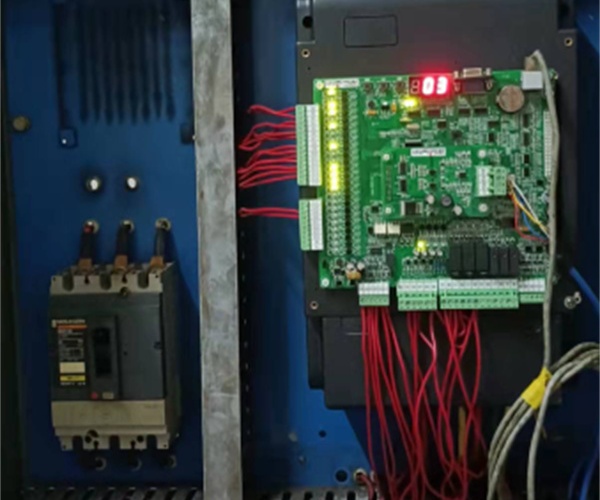

倫茨變頻器過熱保護硬件故障原因分析

散熱系統故障

1. 散熱風扇問題

• 風扇損壞：散熱風扇長期高速運轉，內部電機繞組易短路、斷路，扇葉也可能破損、變形。風扇無法正常運轉時，變頻器內部熱量難以排出，溫度迅速上升，觸發過熱保護。在多塵工業環境中，灰塵、顆粒物易進入風扇，磨損電機軸承，導致風扇卡死或轉速下降。
• 風扇轉速不足：風扇供電電壓異常會致使轉速不足，如變頻器電源電路故障，輸出電壓低于額定值。此外，風扇控制電路故障，像驅動芯片損壞、控制信號丟失等，也會使風扇轉速不穩定。

2. 散熱片異常

• 積塵堵塞：工業環境中的灰塵、油污易附著在散熱片表面，堆積形成污垢層，堵塞散熱片縫隙，阻礙空氣對流，熱量無法有效散發，導致變頻器溫度升高。在紡織、水泥、鋼鐵等粉塵污染嚴重行業，該問題更為突出。
• 散熱片損壞：外力撞擊、振動可能使散熱片變形、開裂或部分脫落，破壞其結構完整性，減小散熱面積，降低熱傳導效率，引發過熱保護。設備運輸、安裝時操作不當，就可能造成散熱片損壞。

3. 風道堵塞

• 內部風道問題：變頻器內部風道設計用于引導空氣有序流動，但線纜布置不合理、零部件松動位移等可能阻擋風道，使空氣流通不暢。例如，維修人員檢修后未整理好內部線纜，導致線纜纏繞在風道內。
• 外部風道受阻：變頻器安裝環境也影響散熱效果。若安裝在密閉狹小空間且通風不良，或出風口、進風口被遮擋，外部空氣無法進入?yún)⑴c散熱循環，熱量積聚，最終觸發過熱保護。

功率器件故障

1. IGBT 模塊故障

• IGBT 損壞：IGBT 作為變頻器核心功率器件，工作時承擔電能轉換與控制任務，會產生大量熱量。長期受高電壓、大電流沖擊，以及溫度變化、電磁干擾等影響，IGBT 模塊易出現故障，如芯片短路、開路，焊點松動、脫焊等，導致工作性能下降，功耗增加，觸發過熱保護。在頻繁啟動、制動場景中，IGBT 模塊損壞概率更高。
• IGBT 驅動電路故障：IGBT 正常工作依賴穩定、準確的驅動信號。若驅動電路出現故障，如驅動芯片損壞、電容漏電、電阻變質等，會使驅動信號異常，導致 IGBT 導通和關斷異常，功耗上升，溫度過高，引發過熱保護。

2. 整流橋故障

• 整流橋損壞：整流橋負責將交流電轉換為直流電，當內部二極管短路、開路時，輸入電流異常，電路損耗增加，產生過多熱量。如某一個二極管短路，會使其他二極管承受電流增大，發熱加劇，導致整流橋過熱。長期運行在電壓波動大的電網環境中，整流橋更易出故障。
• 濾波電容問題：整流橋輸出直流電需經濾波電容平滑處理，電容長期使用后，電容量可能下降，等效串聯電阻（ESR）增大。電容量下降使濾波效果變差，電壓紋波增大；ESR 增大則導致電容自身發熱嚴重，影響變頻器正常工作，還可能使功率器件因電壓、電流波動發熱，觸發過熱保護。

溫度傳感器故障

1. 傳感器損壞

• 物理損壞：溫度傳感器靠近發熱元件安裝，運行中受振動、高溫、電磁干擾等影響，可能出現物理損壞，如探頭斷裂、引腳脫焊。損壞后，傳感器無法準確檢測溫度，可能發送錯誤信號，導致過熱保護誤動作。在振動大的機械設備上使用的變頻器，溫度傳感器更易損壞。
• 性能漂移：隨著使用時間增加，溫度傳感器性能可能漂移，輸出特性與實際溫度對應關系改變。例如，NTC 熱敏電阻式溫度傳感器在長期高溫環境下，電阻值與溫度對應曲線會偏移，導致測量溫度不準確，若測量值高于實際溫度，會觸發過熱保護。

2. 傳感器線路故障

• 線路斷路或短路：溫度傳感器與控制系統通過導線連接，設備運行中，線纜老化、磨損、拉扯等可能導致線路斷路或短路。線路斷路時，傳感器無法傳輸溫度信號，控制系統誤判溫度異常高；線路短路則使信號異常，均可能引發過熱保護誤動作。在頻繁移動設備的場景中，連接線易受損。
• 接觸不良：傳感器插頭與插座、接線端子接觸不良，會導致信號傳輸不穩定，出現溫度信號跳變、丟失等情況，使控制系統誤判溫度狀態，觸發過熱保護。此問題在工業環境惡劣、設備振動大的場合較為常見。

其他硬件相關故障

1. 控制板故障

• 控制芯片問題：變頻器控制板負責運行控制與監測，控制芯片是核心部件。芯片出現故障，如內部邏輯錯誤、程序丟失、損壞等，可能導致對散熱風扇、功率器件等控制異常。例如，無法正確調節散熱風扇轉速，或錯誤控制功率器件工作狀態，使其高功耗運行，導致變頻器過熱。控制芯片故障可能由芯片質量、靜電沖擊、工作溫度過高等原因引起。
• 輔助電路故障：控制板上的輔助電路，如電源電路、信號調理電路等，對控制芯片正常工作至關重要。輔助電路故障，如電源電路輸出電壓不穩定、紋波過大，會影響控制芯片工作穩定性；信號調理電路故障可能使溫度、電流檢測信號畸變，導致控制芯片誤判，引發過熱保護。

2. 電解電容老化

• 電容量變化：變頻器內部電解電容用于電源濾波、儲能等電路，使用時間增長，電容量逐漸下降。如直流母線濾波電路中，電容電容量下降會使直流電壓紋波增大，功率器件承受電壓波動增加，工作損耗增大，產生更多熱量，還可能影響控制性能，加劇發熱問題。
• 等效串聯電阻增大：電解電容老化還表現為等效串聯電阻（ESR）增大，ESR 增大使電容通過電流時自身發熱明顯增加，影響自身性能，還可能使功率器件工作溫度升高，觸發過熱保護。高溫環境下，電解電容老化速度更快。

倫茨變頻器過熱保護硬件故障維修方法

散熱系統維修

1. 散熱風扇維修與更換

• 風扇檢查與清潔：斷開變頻器電源，用毛刷、吸塵器清理散熱風扇表面及內部灰塵、雜物，確保葉片轉動靈活。使用萬用表測量風扇電機繞組電阻值，判斷是否短路、斷路。正常電阻值應在額定范圍內，電阻值無窮大表示繞組斷路，遠小于額定值可能短路。
• 風扇更換：風扇電機損壞、扇葉嚴重破損或變形無法修復時，及時更換同型號、同規格風扇。更換時注意正確連接電源線，確保極性正確，安裝牢固，避免運行中振動、移位。

2. 散熱片清理與修復

• 散熱片清理：散熱片積塵可用高壓氣槍或?qū)Ｓ们鍧崉┣謇怼８邏簹鈽寣?duì)準縫隙緩慢移動吹出灰塵，積塵嚴重時先噴清潔劑反應后再吹凈。清理過程注意不要損壞散熱片結構。
• 散熱片修復：散熱片輕微變形可小心整形恢復，開裂或部分脫落且損壞面積小，可采用焊接修復，但要控制焊接溫度。若損壞嚴重?zé)o法修復，則需更換新散熱片。

3. 風道疏通

• 內部風道檢查與整理：打開變頻器外殼，檢查內部風道有無線纜纏繞、零部件位移阻擋情況。整理線纜固定好，重新安裝固定松動、位移的零部件，確保風道暢通。
• 外部風道優化：檢查安裝位置周圍環境，確保出風口、進風口無遮擋。若安裝在密閉空間，增加通風設施，如排風扇、空調等，合理規劃設備布局，保證空氣流通空間，提高散熱效果。

功率器件維修

1. IGBT 模塊維修與更換

• IGBT 模塊檢測：用萬用表二極管檔測量 IGBT 模塊各引腳正反向電阻值判斷是否短路。正常情況下，各引腳電阻值有一定規律，電阻值異常小接近零可能短路。也可用專業測試儀全面檢測，包括開通電壓、關斷時間、飽和壓降等參數。
• IGBT 模塊更換：確定 IGBT 模塊損壞后，更換同型號產品。拆卸舊模塊注意避免損壞其他元件，安裝新模塊時在與散熱片間均勻涂抹導熱硅脂，按正確順序和方法固定并連接引腳。
• 驅動電路檢查與修復：更換 IGBT 模塊后，用示波器測量驅動電路輸出信號波形，正常信號應幅值穩定、脈沖寬度正確、波形良好。若信號異常，檢查驅動電路元件，更換損壞元件，修復故障，確保 IGBT 得到正常驅動信號。

2. 整流橋維修與更換

• 整流橋檢測：用萬用表二極管檔測量整流橋各二極管正反向電阻值。單相整流橋有四個二極管，三相有六個。正常時正向電阻小，反向電阻大，電阻值均為零或無窮大說明二極管損壞。
• 整流橋更換：確定整流橋中有二極管損壞，更換整個整流橋模塊，選擇同型號、規格產品，更換時正確連接輸入、輸出引腳，確保接線牢固。
• 濾波電容檢查與更換：用電容表測量濾波電容電容量，與標稱值對比，下降超過 20% 建議更換。用萬用表電阻檔測量等效串聯電阻（ESR），值明顯增大也應更換。更換時注意電容耐壓值、容量等參數與原電容一致，正確安裝極性。

溫度傳感器維修

1. 溫度傳感器更換

• 傳感器檢測與判斷：對于 NTC 熱敏電阻式溫度傳感器，用萬用表電阻檔測量不同溫度下電阻值，與特性曲線對比，偏差大超出允許范圍說明性能漂移或損壞。熱電偶式溫度傳感器可用測試儀測量輸出熱電勢，根據對應關系判斷是否正常。
• 傳感器更換操作：確定傳感器故障后，更換同型號、同規格產品。拆卸舊傳感器小心操作，安裝新傳感器確保位置準確、與發熱元件接觸良好，正確連接引線。

2. 傳感器線路修復

• 線路檢查與排查：用萬用表通斷檔逐段檢查溫度傳感器線路，查找斷路、短路點，重點檢查易受損部位。斷路線路可焊接修復，短路線路需查找原因并修復或更換部分線纜。
• 接觸不良處理：對于插頭、插座和接線端子接觸不良問題，先用酒精棉球清潔表面氧化物、污垢，再插緊插頭、擰緊接線端子。若連接件損壞嚴重，需更換新件。
