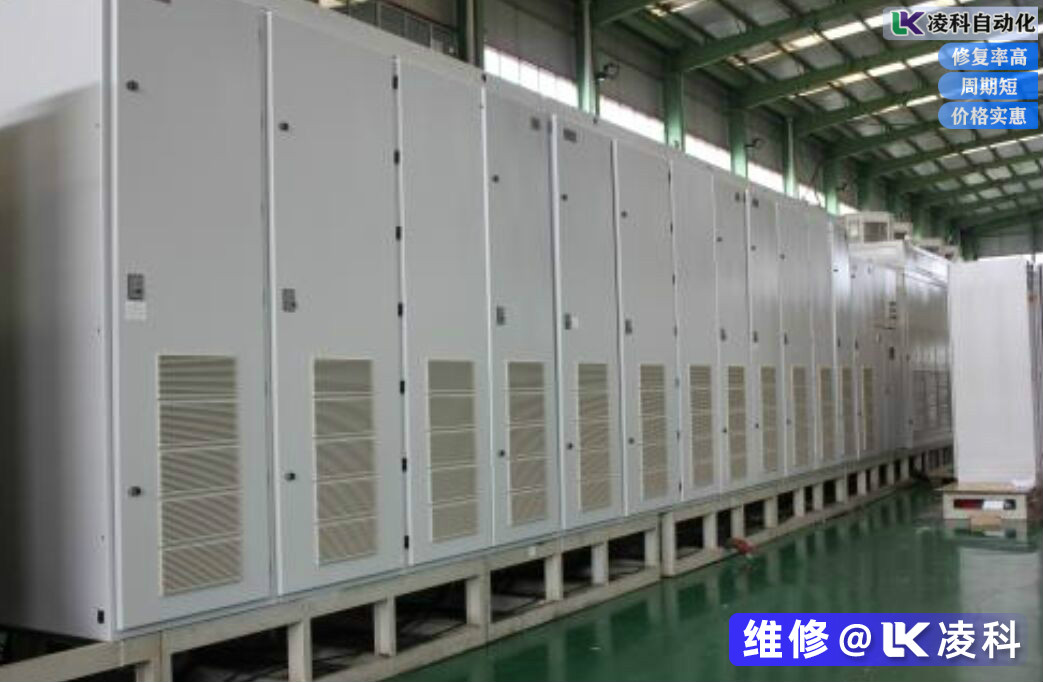

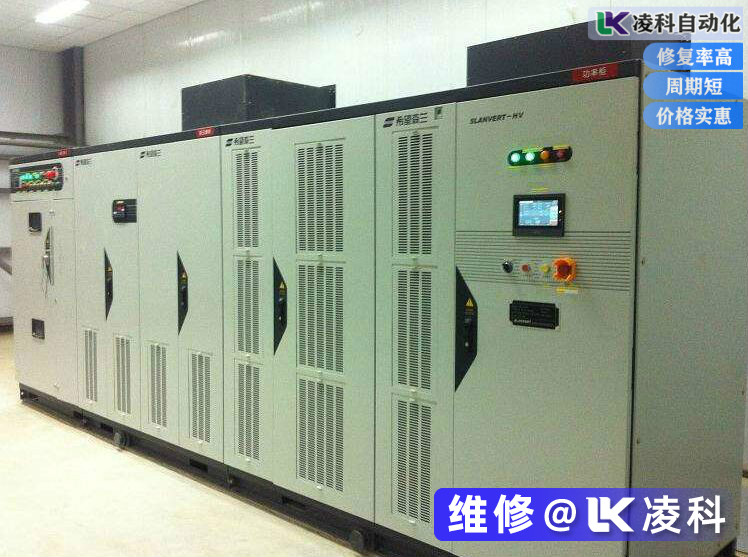

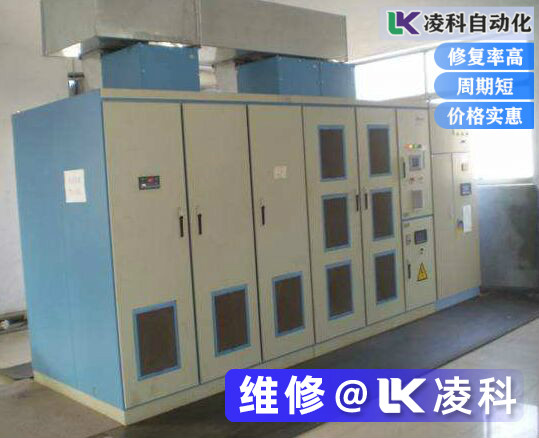

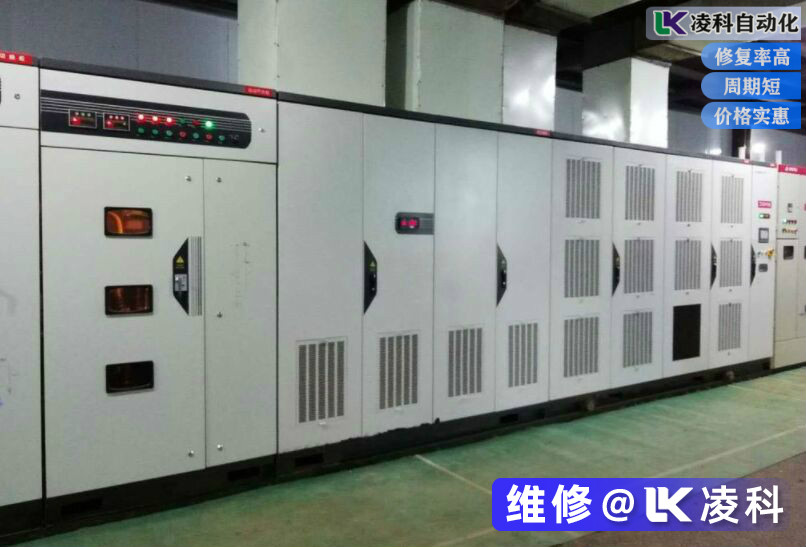

高壓變頻器是由變壓器柜，功率單元柜，控制柜和旁路柜組成，以下就為您主要介紹高壓變頻器的變壓器柜，功率柜，控制柜和旁路柜等的組成，原理，特性等方面。
首先來看構成高壓變頻器的變壓器柜，它主要為高壓隔離移相變壓器。以6 kV高壓變頻調速系統為例，當采用1700V級的IGBT時，功率柜中每相由6個功率單元組成。這些單元皆由隔離移相變壓器二次側供電，且二次側依次相差一個相位差，可實現多重化串聯整流。在移相變壓器的一次側中，各折算的二次側電流疊加后，其電流波形非常逼近正弦波，因此對電網的諧波干擾非常小，完全滿足**、國內各種標準的要求。同時系統的功率因數。

變壓器柜中同時包括溫度監測驅動器的測溫點，它實時循環監測各相繞組的溫度，當溫度高于預定設置值時，會啟動變壓器柜下部的6個風扇。同時，變壓器溫度監測控制器會及時在變壓器故障時，把信息立即反饋給控制柜，保證了變壓器的可靠運行。
然后來看構成高壓變頻器的功率柜，它是變頻器功率主電路核心的部分，它由多個完全相同的功率單元組成，各功率單元的輸出電壓串聯疊加后組成輸出到電機的三相電壓。功率單元中的主功率器件為IGBT，所采用的IGBT耐壓為1700V級的IGBT。以6kV的高壓變頻器調速系統為例，當采用1700V的IGBT時，每相中包含5個或6個功率單元，而每個功率單元的輸出電壓為交流693V，則相電壓為6×693，即3464V，相應的，其線電壓為6kV。

若所設計的裝置為10kV變頻調速系統，采用的器件也是1700V級的IGBT，則每相中包含8個或9個功率單元。通過采用了具有自主知識產權的優化PWM控制技術，使得輸出到電機的電壓波形非常接近正弦波，諧波含量小，dv/dt小，無須額外增加濾波器，可以直接輸出到普通異步電動機，且對變頻器到電機的電纜長度沒有要求。功率單元和控制柜之間通過高速可靠的光纖進行通信，避免電磁干擾，提高系統的可靠性。

來看控制柜，它是整個高壓變頻調速系統的核心，它根據用戶在本地或遠程的操作和設置，并采集系統中電壓、電流模擬量，及各開關量，進行邏輯處理和計算后，決定并控制各功率單元的動作，進一步驅動電機，滿足輸出要求。控制柜中包括不間斷電源UPS、斷路器、可編程邏輯伺服驅動器的PLC、DSP 控制板、IO板、光纖板、液晶操作人機界面及控制按鈕、開關等。其中，所有的計算在 DSP 控制板中進行。
