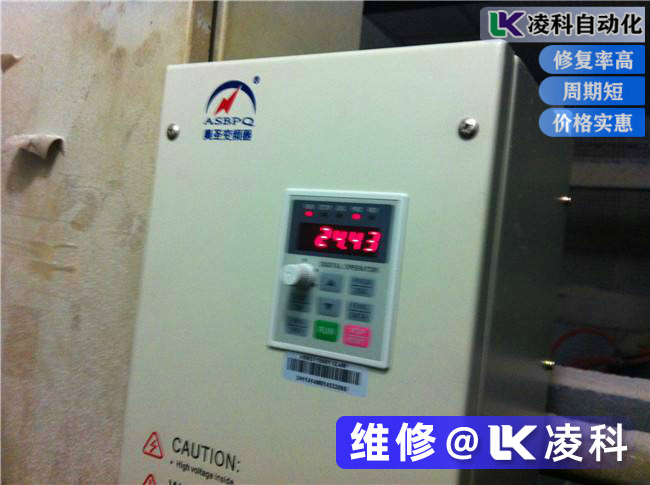

奧圣變頻器接地故障維修：奧圣變頻器配備了某種程度的保護，防止在負載(輸出)側產生的接地故障。這是為了在電機引線或電機本身出現故障時保護變頻器。在這里，我們將研究這些故障對變頻器的原因和影響，以及解決它們的方法。變頻器接地故障的目的是在它的輸出功率部分損壞之前跳閘。它們通常顯示為“GF”或變頻器的HMI上的類似代碼。在某些變頻器手冊中，這些故障也可以稱為“接地泄漏”。當它們發生時，它們通常表明與連接的電纜或電機有問題，需要及時解決。
讓我們探討一下引起奧圣變頻器接地故障的原因和糾正措施
奧圣變頻器接地故障**常見的原因是電機電纜短路到地，或電機繞組短路到地。正如我們在過去的文章中提到的，特征的綜合交流輸出電壓和電流從一個脈沖寬度調制(PWM)變頻器(VFD)可以對電纜，電機引線和繞組額外的壓力。特別是在舊的電機和電纜上，這些應力會導致用于保護它們的絕緣系統過早失效。這些故障**是重大的程度，變頻器才能感應到它們并觸發故障;大多數變頻器不會跳閘，除非接地故障電流約50%的額定輸出電流被檢測。顯然，此時已經發生了重大故障，**在再次操作驅動器之前進行處理。電纜的接地故障可由絕緣擊穿引起，導致線路導線對地短路。變頻器、電纜和電機的電容反應很少是相同的，這意味著，當變頻器提供時，電纜中的電壓水平可以通過諧振過程建立。在嚴重的情況下，這個電壓可以超過電暈初始電壓的電纜，導致電場(電暈)建立在電纜的表面。這個磁場可以電離周圍的空氣，產生的副產品可以打破一些類型的電纜絕緣。**終，絕緣材料損壞到足以短路到地面，從而導致接地故障。即使這種情況不會發生，變頻器發出的高頻、陡峭的波前脈沖也能輕易地克服電纜的電容阻抗，從而導致相鄰電纜和導管的泄漏和電容耦合。在任何情況下，這種泄漏電流將額外的負載放在變頻器和電纜上。
那么如何定位和處理接地故障的源頭呢?**簡單的事情之一就是關閉奧圣變頻器電源，斷開電機引線，重新啟動變頻器。(注意:在關閉之前，你需要禁用奧圣變頻器的相位丟失保護。實現這一點的方法因設備的不同而不同，可以在用戶手冊中找到。)如果變頻器仍然存在接地故障，那么問題是內部。如果沒有，你可以把你的注意力放在電機電纜和/或電機上。斷開電機和驅動器上的電纜，分別測試它們的絕緣，直到發現故障為止。通常的解決方法是更換損壞的電纜，或者倒帶或更換電機。請注意，雖然在大多數變頻器中有可能禁用接地故障保護，但在任何情況下都不應該允許變頻器在問題被修復前繼續運行，因為甚至可能發生更昂貴的、對財產或人員的災難性損害。
奧圣變頻器接地故障維修總結：很多設備都是采用的都是電阻接地系統。系統會把異常的電流設置在可以規定范圍內甚至消除電弧閃光的水平，有時還指定減少故障時的電源關閉的機會。電阻接地系統為驅動器安裝提出了特殊的挑戰。一方面，如果變頻器配備了EMI濾波器，它**斷開，無論系統接地是低電阻，高電阻，或不接地。綜上所述，當面對這些類型的變頻器或系統故障時，充分了解供電和負載情況非常重要。
