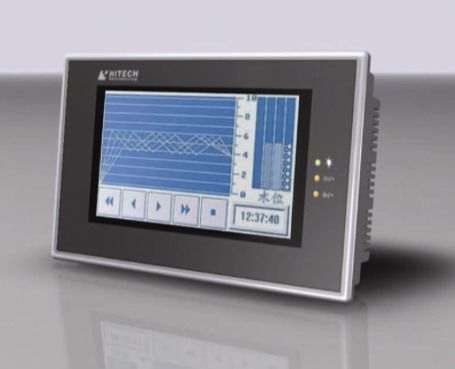

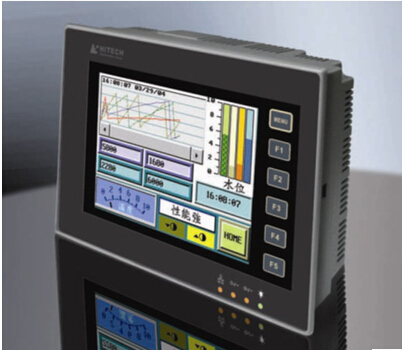

海泰克觸摸屏驅動板卡故障維修技巧分享：前段時間，我們公司收到了一位老客戶寄過來的海泰克觸摸屏的驅動板卡，客戶說可能是短路了，他們自己的電工不敢修這個，害怕造成二次傷害。就建議客戶把驅動板卡寄給我們修。下面我們就分享這個維修小知識，以供工業電路板維修行業的小伙伴們共同提高。

海泰克觸摸屏驅動板卡故障維修過程如下：

這是海泰克觸摸屏上的一個驅動板卡，該板卡提示24V電壓故障，24V電壓故障有可能是產生24V電壓電路自身真的有問題，也有可能是負載短路導致24V電壓不能正常工作。我們按照常規的電路板維修的檢查方法，去測測負載是否短路。通過電路，我們可以看出這個電路是一個H橋式驅動電路，通過簡單的測量，我們還真的發現這個H橋式驅動電路的驅動芯片的觸發電路有問題，問題是短路，但是一個奇怪的現象是有時短路，有時又不短路，這是一個奇怪的現象。這個橋式驅動芯片采用的IRL3803S，驅動IRL3803S工作的芯片是HIP2100IB，那么短路的不是IRL3803S就是HIP2100IB，我們拆掉IRL3803S，測量該芯片，發現該芯片并無短路現象，那短路的就是HIP2100IB這個芯片了，我們拆下來測量，發現HIP2100IB有時短路，有時不短路，那么似乎有理由判斷就是HIP2100IB這個驅動芯片發生了短路。

買個新的換上后還是偶爾出現短路，這是什么原因呢？于是單獨對該芯片進行測試，我們發現一個規律，當該芯片受到靜電干擾時，輸出級便發生短路，當消除靜電干擾后，輸出級就不再短路，原因是這個芯片是用對靜電特別敏感的MOSFET工藝制造，并且芯片自身沒有采取措施抑制這種敏感特性，從而導致了我們在測量時時而短路，時而不短路，但是這個短路不是一個真短路，而是電路真的處在了一個需要短路的工作狀態上。zui后，我們在24V電源電路部分發現了故障，對該電路進行維修處理，故障消除。因此，我們在做維修時，不可以一測到短路就認為異常，一定要進行認真的實驗和分析。

海泰克觸摸屏驅動板卡故障維修技巧分享總結：驅動板卡的故障維修是需要縝密的檢查的，從這個例子上我們了解到，不是說板卡短路了，它就是短路故障，再有，就是希望這個分享對您有所幫助。
